Изготовление тонкой световой панели А1
![Тонкая световая панель в витрине](/images/lightpanels/Бутербро.jpg)
![Тонкая световая панель на производстве](/images/kristallightA0.jpg)
В этой статье мы опишем процесс изготовления популярной ныне рекламной конструкции - тонкой световой панели. Вы можете увидеть их в окнах различных банков, салонов сотовой связи, в витринах торговых центов, в качестве светового меню в кафе или ресторане - популярность тонких световых панелей обусловлена с одной стороны эффектом который они производят на людей - заставляют сфокусировать на себе внимание, а с другой стороны повсеместными запретами на оклейку витрин и окон наклейками и завешивание их баннерами - такие правила принимаются почти в крупном каждом городе России. Но ведь рекламу использовать нужно, нужно продвигать акции, товары и услуги, а с учётом вышесказанного тонкая световая панель является отличным вариантом для этих целей.
![Светопроводящая матрица](/images/matrica.jpg)
![Схема падения света](/images/lightpanels/1111.png)

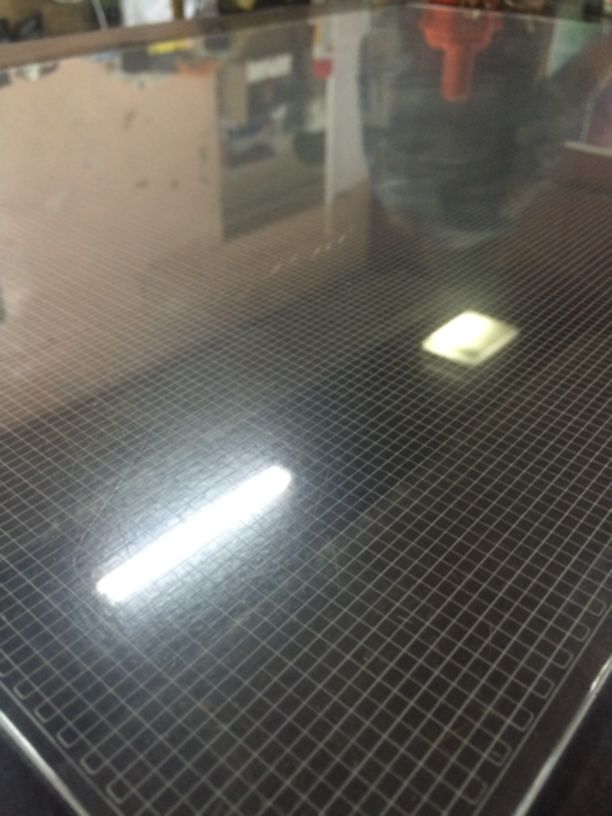

Основным элементом тонкой световой панели является светопроводящая матрица. Обычно она изготавливается из акрила 3-10 мм в толщину и засвечивается с торца светодиодами.
Свет при прохождении через границу раздела двух сред отклоняется на угол X по закону Снеллиуса, который нашем случае выражается через формулу n1•sin(X)=n2•sin(Ф), где n1 и n2 показатели преломления сред, а (X) и (ф) углы падающий и преломлённый соответственно.
Когда свет, следуя по более плотной среде, падает на границу раздела под углом который меньше какого-то критического значения, то он перестаёт выходить за границу преломления двух сред, а вместо этого полностью отражается от границы. Такой угол, при котором происходит полное внутреннее отражение, называется углом Брюстера, его значение зависит от показателей преломления сред. Найти этот угол можно по формуле: ϕ = arcsin(n1/n2).
Таким образом свет попавший в толщу акрилового стекла под углом меньшим чем примерно 42 градуса (это значение минимального угла полного отражения для акрила) отражается от поверхности раздела акрил\воздух почти полностью, затем попадает на противоположную сторону и снова отражается,так продолжается пока свет что-нибудь не отклонит. Пластина засвеченная таким образом будет выглядеть тёмной. Для того чтобы тонкая световая панель светилась необходимо создать препятствия для распространения света - для этих целей служит выгравированная сетка на светопроводящей матрице. Свет попадая на эти препятствия отражается под различными углами и выходит из пластины создавая свечение.
Если сделать сетку равномерной, возникает проблема - почти весь световой поток выходит ближе к источнику света, а в центре пластины наблюдается затемнение. Чтобы этого избежать насечки выполняются с разной плотностью и глубиной. У краёв матрицы они находятся дальше друг от друга, а к центру расстояние между ними уменьшается и увеличивается глубина гравировки - так создаётся равномерное свечение по всей площади тонкой световой панели.
Изготовление заготовок на станке с ЧПУ
Процесс обработки заготовок для будущей тонкой световой панели производится на фрезерном станке с ЧПУ. Сначала гравируется сетка линий на матрице и сверлятся отверстия под крепёжные элементы, а затем вырезается сама матрица и рамка. После вырезается защитное стекло.
Сборка компонентов

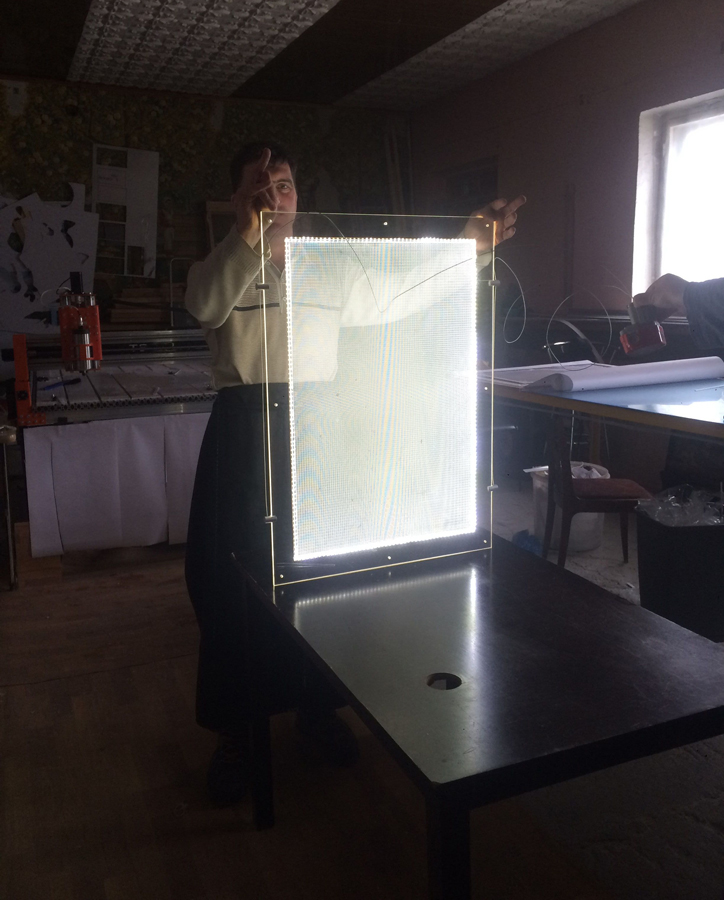

После того как заготовки были вырезаны наступает момент сборки. Первым делом полируются края рамки и матрицы, по периметру приклеиваются светодиоды, Затем, ближе к местам будущих подвесов припаиваются провода - с одной стороны провод припаивается к плюсу светодиодной ленты, с другой стороны к минусу.
![Панель в сборе](/images/lightpanels/imgonline-com-ua-Compressed-bcAYXQCP7po.jpg)
![Засвеченая панель в сборе](/images/lightpanels/imgonline-com-ua-Compressed-CdPGT3kPZj1eppqT.jpg)
В этой статье мы опишем процесс изготовления популярной ныне рекламной конструкции - тонкой световой панели. Вы можете увидеть их в окнах различных банков, салонов сотовой связи, в витринах торговых центов, в качестве светового меню в кафе или ресторане - популярность тонких световых панелей обусловлена с одной стороны эффектом который они производят на людей - заставляют сфокусировать на себе внимание, а с другой стороны повсеместными запретами на оклейку витрин и окон наклейками и завешивание их баннерами - такие правила принимаются почти в крупном каждом городе России. Но ведь рекламу использовать нужно, нужно продвигать акции, товары и услуги, а с учётом вышесказанного тонкая световая панель является отличным вариантом для этих целей.
Монтаж панели
![Схема подвеса](/images/lightpanels/Схема подвеса.jpg)
![Подвешена панель](/images/crystalight-podvesnoi.jpg)
После того как панель собрана, необходимо её повесить. Для этой цели существуют специальные подвесные кронштейны.
Для начала размечаются места крепления, затем сверлятся отверстия и часть кронштейнов закрепляется на поверхности дюбелями.
Затем отмеряется и отрезается необходимая длина троса, после чего конец троса вставляется в нижнюю часть кронштейнов, соединяется с проводом и затягиваются зажимы.
Теперь остаётся только закрутить нижние части зажимов в верхние и подключить провода к + и - блока питания.
